石墨異形件精密加工：從原料到高精度器件的智造之路
在河南寶豐信瑞達精密加工車間內，一塊表面粗糙的等靜壓石墨毛坯正被裝夾上機。隨著主軸轉速逐漸提升至8000rpm，金剛石涂層刀具與石墨材料接觸的瞬間，細微的黑色粉塵被負壓除塵系統瞬間捕獲。這場持續數小時的精密加工，將把價值3000元的石墨塊料轉化為單價超8萬元的半導體蝕刻腔體部件——在現代制造業的坐標系中，石墨異形件的加工藝術，正重新定義精密制造的邊界。
一、原料預處理：精密加工的基石

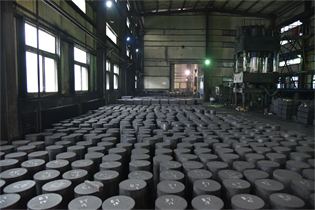

石墨異形件加工始于對原材料的嚴格把控。在原料庫房，經過等靜壓成型的石墨坯料需接受72小時環境適應。對毛坯進行全尺寸檢測，將長寬高公差控制在±0.1mm以內，平面度誤差不超過0.05mm/m。這道工序看似簡單，卻直接影響后續加工的基準定位精度。
在預處理車間，數控平面磨床率先登場。通過金剛石砂輪以25m/s的線速度進行端面修整，將毛坯表面粗糙度從Ra3.2μm降至Ra0.8μm。避免石墨氧化又防止熱變形。經過處理的基準面，將成為所有后續工序的定位母面。
二、普車粗加工：形塑雛形的藝術
在粗加工區，改良型普通車床承擔著基礎成型任務。操作工將直徑300mm的石墨圓柱毛坯裝夾在四爪卡盤上，通過百分表找正將同軸度調整至0.02mm以內。選用8mm寬、55°菱形刀尖角的硬質合金刀具，以600rpm轉速、0.15mm/r進給率進行外圓車削。這種相對保守的切削參數，可將加工振動控制在0.5μm以下，避免石墨脆性帶來的崩邊風險。
當加工深槽結構時，技術工人展現傳統工藝的智慧。采用分段切削法，每刀深度不超過2mm，并在槽底預留0.3mm余量。加工過程中，操作者每隔15分鐘用毛刷清理刀尖積屑，同時用氣槍吹掃工件表面，保持加工區潔凈。這種”慢工出細活”的傳統加工方式，在復雜回轉體件的粗加工階段仍具不可替代性。
三、數控精加工：數字賦能的飛躍
轉入數控加工區，智能化改造的立式加工中心正在演繹現代制造的精髓。操作者將粗加工后的工件裝夾在液壓夾具上，通過激光對刀儀自動設定Z軸零點。在CAM軟件生成的刀路中，直徑6mm的球頭金剛石涂層銑刀以12000rpm轉速、8m/min進給率，在石墨表面雕刻出0.2mm深的散熱齒結構。
對于具有0.05mm公差要求的定位孔，數控機床展現出絕對優勢。采用啄鉆循環工藝，直徑3mm的硬質合金鉆頭以3000rpm轉速、0.02mm/轉的進給量分層切削。每鉆進0.5mm即退刀排屑，配合主軸內冷系統噴射壓縮空氣，將孔壁粗糙度控制在Ra0.4μm以下。這種工藝使深徑比達10:1的微孔加工成為可能，位置精度可達±0.005mm。
在多軸聯動加工中心，復雜曲面的加工精度迎來質的飛躍。當A/C軸以0.001°分辨率聯動時，直徑2mm的錐度銑刀沿著NURBS曲線軌跡運動，在石墨電極表面加工出精度達±5μm的渦輪葉片型腔。機床搭載的振動監測系統實時分析切削狀態，當檢測到諧振頻率時，控制系統自動調整進給速率，將加工效率提升30%的同時保證表面質量。
四、加工中心攻堅：異形件的終極挑戰
面對航天用石墨密封環的加工難題，車銑復合加工中心展現全能實力。工件一次裝夾即完成車削外圓、銑削端面槽、鉆孔攻絲等23道工序。在加工非對稱流道時，機床B軸以0.0001°分度精度旋轉定位，配合高速電主軸進行五軸聯動銑削，將傳統需要3臺設備、5次裝夾的工藝流程壓縮至單機完成。
薄壁件的加工堪稱技術巔峰。在加工厚度僅1mm的石墨諧振腔時，采用超聲振動輔助切削技術。刀具在20000Hz高頻振動下，以0.5mm切深進行微切削，配合工作臺主動抑振系統，將加工變形量控制在1mm以內。這種工藝使過去合格率不足30%的薄壁件，如今良品率提升至92%。
五、表面精整與檢測：品質的最終防線
數控拋光機正進行最后的表面處理。采用直徑50mm的羊毛輪，以2000rpm轉速配合2μm金剛石研磨膏，將工件表面粗糙度降至Ra0.1μm。對于有特殊導電要求的部件，進行等離子體表面改性處理，在1500V電壓下使表面電阻率降低2個數量級。
三維測量室內，藍光掃描儀以每秒220萬點的速度采集工件表面數據。通過與CAD模型比對，生成色譜圖直觀顯示誤差分布。對于關鍵配合尺寸，使用激光干涉儀進行納米級測量，將直徑500mm大型件的圓度誤差控制在0.8μm以內，相當于頭發絲直徑的1/80。
六、應用場景：黑金器件的價值綻放
在半導體領域，經過精密加工的石墨舟架正在離子注入機內承載12英寸晶圓。其0.5mm/m的平面度保證晶圓在高溫下的均勻受熱，使芯片制造良率提升至99.9%。在新能源裝備中，加工有276條冷卻流道的燃料電池雙極板，將電堆功率密度提升至4.8kW/L，推動氫能汽車?yán)m(xù)航突破1200公里。
最精密的石墨部件已應用于空間光學系統。某型號紅外探測器支撐架，經過278道工序加工，在-180℃至+300℃交變環境中仍保持0.1μm級尺寸穩定性，助力我國遙感衛星分辨率突破0.3米大關。
結語
從普通車床的粗獷切削到多軸聯動的雕刻，從粉塵飛揚的傳統車間到智慧工廠，石墨異形件的加工史正是中國精密制造的進化縮影。在這條價值躍遷鏈上，每0.1mm的精度提升，都凝聚著工藝創新與智能制造的深度融合。當最新批次的石墨部件打上”質檢合格”標簽時，這些黑色晶體承載的不僅是物理尺寸的精確，更是制造向高端突破的決心與智慧。在光刻機的曝光鏡頭里，精密加工的石墨器件正悄然構筑著現代科技。
